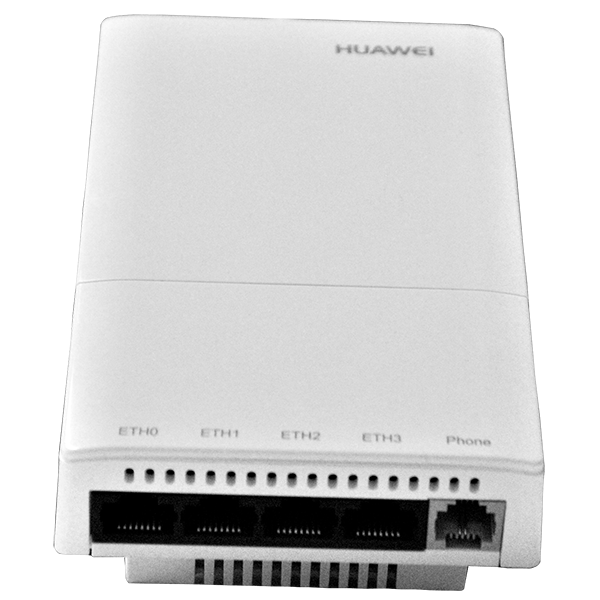

Huawei AP2030DN

面板式无线接入点（AP），匹配标准86x86mm面板设计，可简单快速的安装在86型面板暗盒上。内置天线，隐式指示灯，滑动面板，美观大方。同时具有完善的业务支持能力、高安全性、网络部署简单、自动上线和配置、实时管理和维护等特点。既可通过无线连接无线终端设备，也可以…

产品详情
技术参数
依据标准
主要功能

型号	支持频段	遵循IEEE标准	定位	使用场景
AP2030DN	双频： 2.4GHz 5GHz 双频同时提供业务，提供更高的接入容量。	IEEE 802.11a/b/g/n/ac	面板式无线接入点（AP），匹配标准86x86mm面板设计，可简单快速的安装在86型面板暗盒上。内置天线，隐式指示灯，滑动面板，美观大方。同时具有完善的业务支持能力、高安全性、网络部署简单、自动上线和配置、实时管理和维护等特点。既可通过无线连接无线终端设备，也可以通过网线连接有线终端，是构建室内分布式网络的理想产品。	提供有线和无线的网络连接，电话线连接，适用于酒店、公寓、办公室等场所。

基本参数

项目		描述
物理参数	墙外部分尺寸（长×宽×高）	140mm×86mm×25mm
	墙内部分尺寸（长×宽×高）	51.5mm×63.5mm×16.5mm
	重量	0.2kg
	系统内存	128MB DDR2 32MB Flash
电源参数	电源输入	DC：12V±10% PoE供电：满足802.3af/at以太网供电标准
电源参数	最大功耗	8.7W 说明：实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数	工作温度与海拔	-60m～+1800m：0℃～+40℃ 1800m～5000m：海拔每升高300m，最高工作温度降低1℃
	存储温度	-40℃～+70℃
	工作湿度	5%～95%（非凝结）
	防护等级	IP20
	工作气压	70kPa～106kPa

射频参数

项目	描述
天线类型	内置天线
天线增益	2.4G：2dBi 5G：3dBi
最大用户数	≤64
每射频最大VAP数量	8
最大发射功率	2.4G：21dBm（组合功率） 5G：20dBm（组合功率）说明：实际发射功率遵照不同国家和地区法规而有所不同。AP2030DN为86盒结构，只支持适合86盒的国家和地区。发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dBm。
非重叠频道最大数量	2.4 GHz 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1	5 GHz 802.11a 20MHz：13 802.11n 20MHz：13 40MHz：6 802.11ac 20MHz：13 40MHz：6 80MHz：3	说明：表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。
信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s 802.11ac：6.5～867Mbit/s
接收灵敏度（典型值）	2.4 GHz 802.11b (CCK) -101 dBm @ 1 Mbit/s -96 dBm @ 2 Mbit/s -94 dBm @ 5.5 Mbit/s -90 dBm @ 11 Mbit/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mbit/s -95 dBm @ 9 Mbit/s -94 dBm @ 12 Mbit/s -92 dBm @ 18 Mbit/s -88 dBm @ 24 Mbit/s -85 dBm @ 36 Mbit/s -81 dBm @ 48 Mbit/s -79 dBm @ 54 Mbit/s	2.4 GHz 802.11n (HT20) -95 dBm @ MCS0 -94 dBm @ MCS1 -92 dBm @ MCS2 -87 dBm @ MCS3 -84 dBm @ MCS4 -79 dBm @ MCS5 -78 dBm @ MCS6 -77 dBm @ MCS7 -93 dBm @ MCS8 -92 dBm @ MCS9 -90 dBm @ MCS10 -85 dBm @ MCS11 -82 dBm @ MCS12 -77 dBm @ MCS13 -76 dBm @ MCS14 -75 dBm @ MCS15	2.4 GHz 802.11n(HT40) -93 dBm @ MCS0 -91 dBm @ MCS1 -89 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -77 dBm @ MCS5 -75 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -89 dBm @ MCS9 -87 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -75 dBm @ MCS13 -73 dBm @ MCS14 -72 dBm @ MCS15
	5 GHz 802.11a (non-HT20) -94 dBm @ 6 Mbit/s -94 dBm @ 9 Mbit/s -93 dBm @ 12 Mbit/s -91 dBm @ 18 Mbit/s -87 dBm @ 24 Mbit/s -84 dBm @ 36 Mbit/s -79 dBm @ 48 Mbit/s -78 dBm @ 54 Mbit/s	5 GHz 802.11n (HT20) -94 dBm @ MCS0 -93 dBm @ MCS1 -90 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -76 dBm @ MCS7 -92 dBm @ MCS8 -91 dBm @ MCS9 -88 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -74 dBm @ MCS15	5 GHz 802.11n (HT40) -91 dBm @ MCS0 -90 dBm @ MCS1 -87 dBm @ MCS2 -83 dBm @ MCS3 -80 dBm @ MCS4 -76 dBm @ MCS5 -74 dBm @ MCS6 -73 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -81 dBm @ MCS11 -78 dBm @ MCS12 -74 dBm @ MCS13 -72 dBm @ MCS14 -71 dBm @ MCS15	-
	5 GHz 802.11ac (VHT20) -95 dBm @ MCS0NSS1 -93 dBm @ MCS1NSS1 -90 dBm @ MCS2NSS1 -86 dBm @ MCS3NSS1 -83 dBm @ MCS4NSS1 -78 dBm @ MCS5NSS1 -77 dBm @ MCS6NSS1 -75 dBm @ MCS7NSS1 -71 dBm @ MCS8NSS1 -93 dBm @ MCS0NSS2 -91 dBm @ MCS1NSS2 -88 dBm @ MCS2NSS2 -84 dBm @ MCS3NSS2 -81 dBm @ MCS4NSS2 -76 dBm @ MCS5NSS2 -75 dBm @ MCS6NSS2 -73 dBm @ MCS7NSS2 -69 dBm @ MCS8NSS2	5 GHz 802.11ac (VHT40) -91 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -88 dBm @ MCS2NSS1 -83 dBm @ MCS3NSS1 -80 dBm @ MCS4NSS1 -76 dBm @ MCS5NSS1 -74 dBm @ MCS6NSS1 -72 dBm @ MCS7NSS1 -68 dBm @ MCS8NSS1 -66 dBm @ MCS9NSS1 -89 dBm @ MCS0NSS2 -88 dBm @ MCS1NSS2 -86 dBm @ MCS2NSS2 -81 dBm @ MCS3NSS2 -78 dBm @ MCS4NSS2 -74 dBm @ MCS5NSS2 -72 dBm @ MCS6NSS2 -70 dBm @ MCS7NSS2 -65 dBm @ MCS8NSS2 -63 dBm @ MCS9NSS2	5 GHz 802.11ac (VHT80) -88 dBm @ MCS0NSS1 -87 dBm @ MCS1NSS1 -84 dBm @ MCS2NSS1 -80 dBm @ MCS3NSS1 -77 dBm @ MCS4NSS1 -73 dBm @ MCS5NSS1 -71 dBm @ MCS6NSS1 -69 dBm @ MCS7NSS1 -65 dBm @ MCS8NSS1 -63 dBm @ MCS9NSS1 -86 dBm @ MCS0NSS2 -85 dBm @ MCS1NSS2 -82 dBm @ MCS2NSS2 -78 dBm @ MCS3NSS2 -75 dBm @ MCS4NSS2 -71 dBm @ MCS5NSS2 -69 dBm @ MCS6NSS2 -67 dBm @ MCS7NSS2 -62 dBm @ MCS8NSS2 -60 dBm @ MCS9NSS2	-

安规标准

UL 60950–1
IEC 60950–1
EN 60950–1
GB 4943

无线电标准

ETSI EN 300 328
ETSI EN 301 893
RSS-210
AS/NZS 4268

电磁兼容性标准

EN 301 489–1
EN 301 489–17
ETSI EN 60601-1-2
ICES-003
YD/T 1312.2-2004
ITU k.21
GB 9254
GB 17625.1
EN 55022
EN 55024
CISPR 22
CISPR 24
IEC61000-4-6
IEC61000-4-2

IEEE 标准

IEEE 802.11a/b/g
IEEE 802.11n
IEEE 802.11ac
IEEE 802.11h
IEEE 802.11d
IEEE 802.11e

安全标准

802.11i，Wi-Fi Protected Access 2(WPA2)，WPA
802.1X
Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)
EAP Type(s)

环境标准

ETSI 300 019-2-1
ETSI 300 019-2-2
ETSI 300 019-2-3
ETSI 300 019-1-1
ETSI 300 019-1-2
ETSI 300 019-1-3

电磁场辐射标准

CENELEC EN 62311
CENELEC EN 50385
RSS-102

RoHS

Directive 2002/95/EC & 2011/65/EU

Reach

Regulation 1907/2006/EC

WEEE

Directive 2002/96/EC & 2012/19/EU

WLAN特性

设备支持的WLAN特性如下：

兼容IEEE 802.11a/b/g/n/ac标准
最高速率达1.16Gbit/s
支持最大合并比（MRC）
支持空时分组码（STBC）
支持波束成形（Beamforming）
支持低密度奇偶校验（LDPC）
支持最大似然解码（MLD）
支持帧聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11动态频率选择(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式
支持WLAN信道管理和信道速率调整
说明：
具体管理信道请参考《国家码&信道顺从表》。
支持信道自动扫描功能，自动规避干扰
支持AP中每个SSID可独立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD节电模式
支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
支持AP自动上线功能
支持扩展服务集ESS
支持多用户CAC

网络特性

设备支持的网络特性如下：

符合IEEE 802.3u标准
支持速率和双工模式的自协商，自动MDI/MDI-X
兼容IEEE 802.1q
支持根据用户接入的SSID划分VLAN
上行以太网口支持VLAN trunk功能
支持AP上联口管理通道以tagged和untagged两种模式组网
支持DHCP Client，通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持用户访问控制（ACL）
支持LLDP链路发现
支持直接转发模式下的CAPWAP中断业务保持
支持AC统一认证
支持AC双链路备份
支持IPv6

QoS特性

设备支持的QoS特性如下：

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
支持Airtime调度

安全特性

设备支持的安全特性如下：

支持Open system认证方式
支持WEP认证/加密方式，加密字长支持64位，128位和152位
支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）
支持WPA/WPA2–802.1x认证/加密方式（WPA/WPA2企业版）
支持WPA-WPA2混合认证
支持WAPI认证/加密方式
支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
支持802.1x认证、MAC地址认证、Portal认证等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）

维护特性

设备支持的维护特性如下：

支持通过AC对AP进行的集中管理和维护
支持AP自动上线功能，并自动加载配置，可即插即用
支持批量自动升级
支持Telnet
支持STelnet，使用SSH v2安全协议
支持网管实时监控用户配置信息和快速故障定位
支持系统状态告警

BYOD

设备支持的BYOD（Bring Your Own Device）特性如下：

支持基于MAC OUI识别设备类型
支持基于HTTP User-Agent信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Radius服务器根据Radius认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

频谱分析

设备支持的频谱分析特性如下：

对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4G）、无线音频发射器（2.4G和5G）、游戏手柄和微波炉等干扰源进行识别
与eSight配合，对干扰源进行定位和频谱显示
