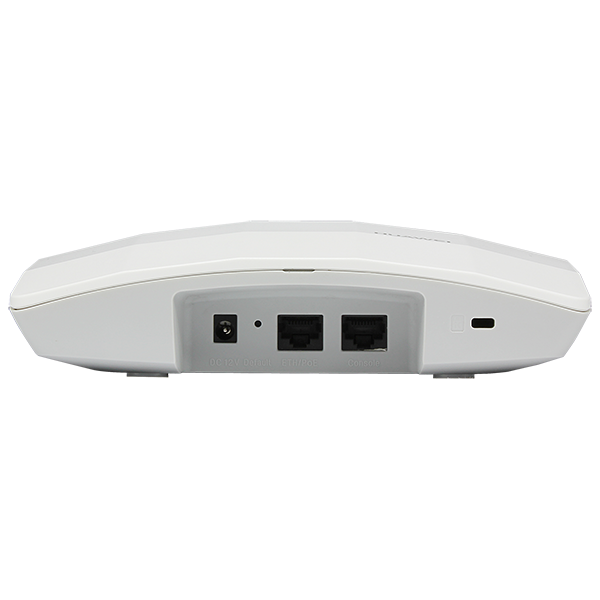

Huawei AP5010SN-GN

经济适用型无线AP（Access Point），支持22MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。

产品详情
技术参数
依据标准
主要功能

型号	支持频段	遵循IEEE标准	定位	使用场景
AP5010DN-AGN	双频： 2.4GHz 5GHz 双频同时提供业务，提供更高的接入容量。	IEEE 802.11a/b/g/n	经济适用型无线AP（Access Point），支持2×2MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。	为结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如中小型企业以及企业分支，提供基本的802.11n无线接入网络。该类型设备可根据不同环境灵活实施分布。 AP5010DN-AGN也可同时工作在AP和桥接等混合模式下
AP5010SN-GN	单频：2.4GHz	IEEE 802.11b/g/n

型号

支持频段

遵循IEEE标准

定位

使用场景

AP5010DN-AGN

双频：

2.4GHz
5GHz

双频同时提供业务，提供更高的接入容量。

IEEE 802.11a/b/g/n

经济适用型无线AP（Access Point），支持2×2MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。

为结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如中小型企业以及企业分支，提供基本的802.11n无线接入网络。该类型设备可根据不同环境灵活实施分布。

AP5010DN-AGN也可同时工作在AP和桥接等混合模式下

AP5010SN-GN

单频：2.4GHz

IEEE 802.11b/g/n

基本参数

项目		描述
物理参数	尺寸（长×宽×高）	180mm×180mm×50mm
	重量	0.4kg
	系统内存	128 MB DDR2 32 MB Flash
电源参数	电源输入	DC：12V±10% PoE供电：-48V DC，满足802.3af/at以太网供电标准
电源参数	最大功耗	AP5010DN-AGN：9.5W AP5010SN-GN：6.0W 说明：实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数	工作温度与海拔	-60m～+1800m：-10℃～+50℃ +1800m～+5000m：海拔每升高300m，最高工作温度降低1℃
	存储温度	-40℃～+70℃
	工作湿度	5%～95%（非凝结）
	防护等级	IP31

射频参数

项目	描述
天线类型	内置天线
天线增益	AP5010DN-AGN： 2.4G：4dBi 5G：5dBi AP5010SN-GN：4dBi
最大用户数	FIT AP：≤128 FAT AP：≤64
每射频最大VAP数量	16
最大发射功率	2.4G：20dBm（组合功率） 5G：20dBm（组合功率）说明： FCC认证区域（包含美国），2.4GHz频段不支持配置信道带宽为40M。实际发射功率遵照不同国家和地区法规而有所不同。发射功率支持1dB步长调整，可调范围支持从最大发射功率向下15dB。
AP5010DN-AGN非重叠频道最大数量	2.4 GHz 802.11b/g 20MHz： 3 802.11n 20MHz： 3 40MHz： 1	5 GHz 802.11a 20MHz： 13 802.11n 20MHz： 13 40MHz： 6	说明：表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。注意：发货地为美国的设备，在信道和频段的使用中需要注意： AP的国家码是固定不可修改的。大功率雷达等设备工作在5.25GHz～5.35GHz，5.47GHz～5.6GHz，5.65GHz～5.725GHz频段内，可能会对工作在此频段的AP产生干扰或者损害。
AP5010SN-GN非重叠频道最大数量	802.11b/g 20MHz： 3 802.11n 20MHz： 3 40MHz： 1
支持的信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s
AP5010SN-GN接收灵敏度（典型值）	802.11b (CCK)： -96 dBm @ 1 Mb/s -91 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -88 dBm @ 11 Mb/s	802.11g (non-HT20)： -91 dBm @ 6 Mb/s -90 dBm @ 9 Mb/s -89 dBm @ 12 Mb/s -86 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s	802.11n(HT20)： -91 dBm @ MCS0 -88 dBm @ MCS1 -86 dBm @ MCS2 -81 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -71 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	802.11n(HT40)： -88 dBm @ MCS0 -85 dBm @ MCS1 -83 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 -88 dBm @ MCS8 -85 dBm @ MCS9 -82 dBm @ MCS10 -79 dBm @ MCS11 -76 dBm @ MCS12 -71 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15
AP5010DN-AGN接收灵敏度（典型值）	2.4 GHz 802.11b (CCK) -96 dBm @ 1 Mb/s -91 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -88 dBm @ 11 Mb/s	2.4 GHz 802.11g (non-HT20) -91 dBm @ 6 Mb/s -90 dBm @ 9 Mb/s -89 dBm @ 12 Mb/s -86 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -91 dBm @ MCS0 -88 dBm @ MCS1 -86 dBm @ MCS2 -81 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -71 dBm @ MCS7 -89 dBm @ MCS8 -88 dBm @ MCS9 -86 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	2.4 GHz 802.11n(HT40) -88 dBm @ MCS0 -85 dBm @ MCS1 -83 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 -88 dBm @ MCS8 -85 dBm @ MCS9 -82 dBm @ MCS10 -79 dBm @ MCS11 -76 dBm @ MCS12 -71 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15
AP5010DN-AGN接收灵敏度（典型值）	5 GHz 802.11a (non-HT20) -89 dBm @ 6 Mb/s -88 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -73 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -90 dBm @ MCS0 -85 dBm @ MCS1 -84 dBm @ MCS2 -78 dBm @ MCS3 -75 dBm @ MCS4 -71 dBm @ MCS5 -70 dBm @ MCS6 -68 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -85 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -71 dBm @ MCS15	5 GHz 802.11n (HT40) -85 dBm @ MCS0 -82 dBm @ MCS1 -79 dBm @ MCS2 -75 dBm @ MCS3 -72 dBm @ MCS4 -68 dBm @ MCS5 -66 dBm @ MCS6 -64 dBm @ MCS7 -87 dBm @ MCS8 -84 dBm @ MCS9 -81 dBm @ MCS10 -79 dBm @ MCS11 -76 dBm @ MCS12 -71 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15	-

安规标准

UL 60950–1
CAN/CSA 22.2 No.60950-1
IEC 60950–1
EN 60950–1
GB 4943

无线电标准

AP5010DN-AGN：

ETSI EN 300 328
ETSI EN 301 893
FCC Part 15C： 15.247
FCC Part 15C： 15.407
RSS-210
AS/NZS 4268

AP5010SN-GN：

ETSI EN 300 328
FCC Part 15C： 15.247
RSS-210
AS/NZS 4268

电磁兼容性标准

EN 301 489–1
EN 301 489–17
ETSI EN 60601-1-2
FCC Part 15
ICES-003
YD/T 1312.2-2004
ITU k.20
GB 9254
GB 17625.1
AS/NZS CISPR22
EN 55022
EN 55024
CISPR 22
CISPR 24
IEC61000-4-6
IEC61000-4-2

IEEE 标准

AP5010DN-AGN：

IEEE 802.11a/b/g
IEEE 802.11n
IEEE 802.11h
IEEE 802.11d
IEEE 802.11e

AP5010SN-GN：

IEEE 802.11b/g
IEEE 802.11n
IEEE 802.11h
IEEE 802.11d
IEEE 802.11e

安全标准

802.11i，Wi-Fi Protected Access 2(WPA2)，WPA
802.1X
Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)
EAP Type(s)

环境标准

ETSI 300 019-2-1
ETSI 300 019-2-2
ETSI 300 019-2-3
ETSI 300 019-1-1
ETSI 300 019-1-2
ETSI 300 019-1-3

电磁场辐射标准

CENELEC EN 62311
CENELEC EN 50385
OET65
RSS-102
FCC Part1&2
FCC KDB系列

RoHS

Directive 2002/95/EC & 2011/65/EU

Reach

Regulation 1907/2006/EC

WEEE

Directive 2002/96/EC & 2012/19/EU

WLAN特性

设备支持的WLAN特性如下：

兼容IEEE 802.11a/b/g/n标准
最高速率达300Mbit/s
支持最大合并比（MRC）
支持空时分组码（STBC）
支持波束成形（Beamforming）
支持低密度奇偶校验（LDPC）
支持最大似然解码（MLD）
支持帧聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11动态频率选择(DFS)
支持20M和40M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式
支持WLAN信道管理和信道速率调整
说明：
具体管理信道请参考《国家码&信道顺从表》。
支持信道自动扫描功能，自动规避干扰
支持AP中每个SSID可独立配置隐藏功能
支持SST（signal sustain technology）
支持U-APSD节电模式
FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
FIT AP工作模式下支持AP自动上线功能
FIT AP工作模式下支持扩展服务集ESS
FIT AP工作模式下支持WDS
FIT AP工作模式下支持Mesh
支持多用户CAC

网络特性

设备支持的网络特性如下：

符合IEEE 802.3u标准
支持速率和双工模式的自协商，自动MDI/MDI-X
兼容IEEE 802.1q
支持根据用户接入的SSID划分VLAN
上行以太网口支持VLAN trunk功能
支持AP上联口管理通道以tagged和untagged两种模式组网
支持DHCP Client，通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持用户访问控制（ACL）
支持LLDP链路发现
FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持
FIT AP工作模式下支持AC统一认证
FIT AP工作模式下支持AC双链路备份
FAT AP工作模式下支持NAT
FIT AP工作模式下支持IPv6

QoS特性

设备支持的QoS特性如下：

基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
支持Airtime调度

安全特性

设备支持的安全特性如下：

支持Open system认证方式
支持WEP认证/加密方式，加密字长支持64位，128位和152位
支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）
支持WPA/WPA2–802.1x认证/加密方式（WPA/WPA2企业版）
支持WPA-WPA2混合认证
支持WAPI认证/加密方式
支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
支持802.1x认证、MAC地址认证、Portal认证等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）

维护特性

设备支持的维护特性如下：

FIT AP工作模式下支持通过AC对AP进行的集中管理和维护
FIT AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用
FIT AP工作模式下支持WDS零配置部署
FIT AP工作模式下支持Mesh零配置部署
FIT AP工作模式下支持批量自动升级
支持Telnet
支持STelnet，使用SSH v2安全协议
支持SFTP，使用SSH v2安全协议
支持串口本地管理方式
FAT AP工作模式下支持Web网管管理AP，可通过HTTP或HTTPS登录
支持网管实时监控用户配置信息和快速故障定位
FAT AP工作模式下支持SNMP v1/v2/v3
支持系统状态告警
FAT AP工作模式下支持NTP

BYOD

说明：

仅FIT AP工作模式下支持BYOD。

设备支持的BYOD（Bring Your Own Device）特性如下：

支持基于MAC OUI识别设备类型
支持基于HTTP UA（User Agent）信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Radius服务器根据Radius认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

说明：

仅FIT AP工作模式下支持定位服务。

设备支持的定位服务特性如下：

支持对AeroScout、Ekahau的Tag定位
支持对Wi-Fi终端的定位
与eSight网管配合，对非法设备进行定位

频谱分析

说明：

仅FIT AP工作模式下支持频谱分析。

设备支持的频谱分析特性如下：

对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4GHz）、无线音频发射器（2.4GHz和5GHz）、游戏手柄和微波炉等干扰源进行识别
与eSight网管配合，对干扰源进行频谱显示
