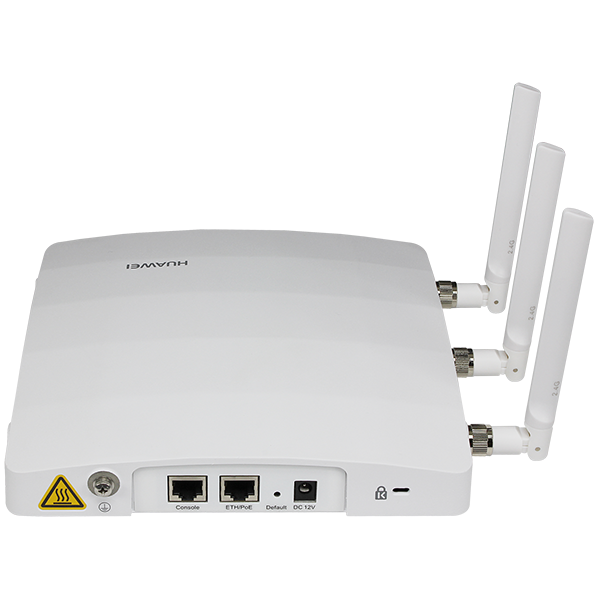

Huawei AP7110SN-GN

Huawei AP7110SN-GN


最新一代技术引领级的无线AP（Access Point），支持33MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。

型号

支持频段

遵循IEEE标准

定位

使用场景

AP7110DN-AGN
双频：
  • 2.4GHz
  • 5GHz
双频同时提供业务，提供更高的接入容量。

IEEE 802.11a/b/g/n

最新一代技术引领级的无线AP（Access Point），支持3×3MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。

为大中规模企业级高密度场景提供最高性能的无线服务，该类型设备可根据不同环境灵活实施分布。

AP7110DN-AGN也可同时工作在AP和桥接等混合模式下

AP7110SN-GN

单频：2.4GHz

IEEE 802.11b/g/n

基本参数

项目 描述
物理参数 尺寸（长×宽×高）

200mm×200mm×45mm
重量

1.0kg
系统内存
  • 256 MB DDR3
  • 32 MB Flash
电源参数 电源输入
  • DC：12V±10%
  • PoE供电：-48V DC
    • AP7110SN-GN满足802.3af/at以太网供电标准
    • AP7110DN-AGN满足802.3at以太网供电标准
最大功耗
  • AP7110DN-AGN：15.7W
  • AP7110SN-GN：8.7W
说明：
实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数 工作温度与海拔

-60m～+1800m：-10℃～+55℃

+1800m～+5000m：海拔每升高300m，最高工作温度降低1℃
存储温度 -40℃～+70℃
工作湿度

5%～95%（非凝结）
防护等级

IP41

  射频参数

项目 描述
天线类型

可拆卸式RP-SMA天线
天线增益
装箱天线：
  • AP7110DN-AGN：
    • 2.4G：2.5dBi
    • 5G：4dBi
  • AP7110SN-GN：2.5 dBi
最大用户数
FIT AP：
  • AP7110DN-AGN：≤256
  • AP7110SN-GN：≤128
FAT AP：
  • AP7110DN-AGN：≤64
每射频最大VAP数量

16
最大发射功率
  • 2.4G：25dBm（组合功率）
  • 5G：25dBm（组合功率）
说明：

FCC认证区域（包含美国），2.4GHz频段不支持配置信道带宽为40M。

实际发射功率遵照不同国家和地区法规而有所不同。

发射功率支持1dB步长调整，可调范围支持从最大发射功率向下15dB。
AP7110DN-AGN非重叠频道最大数量

2.4 GHz

802.11b/g
  • 20MHz： 3
802.11n
  • 20MHz： 3
  • 40MHz： 1

5 GHz

802.11a
  • 20MHz： 13
802.11n
  • 20MHz： 13
  • 40MHz： 6
说明：

表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。

注意：
发货地为美国的设备，在信道和频段的使用中需要注意：
  1. AP的国家码是固定不可修改的。
  2. 大功率雷达等设备工作在5.25GHz～5.35GHz，5.47GHz～5.6GHz，5.65GHz～5.725GHz频段内，可能会对工作在此频段的AP产生干扰或者损害。
AP7110SN-GN非重叠频道最大数量
802.11b/g
  • 20MHz： 3
802.11n
  • 20MHz： 3
  • 40MHz： 1
支持的信道速率
  • 802.11b：1、2、5.5和11Mbit/s
  • 802.11a/g：6、9、12、18、24、36、48和54Mbit/s
  • 802.11n：6.5～450Mbit/s
AP7110SN-GN接收灵敏度（典型值）
802.11b (CCK)：
  • -97 dBm @ 1 Mb/s
  • -92 dBm @ 2 Mb/s
  • -93 dBm @ 5.5 Mb/s
  • -89 dBm @ 11 Mb/s
802.11g (non-HT20)：
  • -93 dBm @ 6 Mb/s
  • -90 dBm @ 9 Mb/s
  • -90 dBm @ 12 Mb/s
  • -88 dBm @ 18 Mb/s
  • -84 dBm @ 24 Mb/s
  • -81 dBm @ 36 Mb/s
  • -77 dBm @ 48 Mb/s
  • -74 dBm @ 54 Mb/s
802.11n(HT20)：
  • -93 dBm @ MCS0
  • -90 dBm @ MCS1
  • -88 dBm @ MCS2
  • -82 dBm @ MCS3
  • -79 dBm @ MCS4
  • -75 dBm @ MCS5
  • -73 dBm @ MCS6
  • -72 dBm @ MCS7
  • -87 dBm @ MCS8
  • -86 dBm @ MCS9
  • -86 dBm @ MCS10
  • -83 dBm @ MCS11
  • -79 dBm @ MCS12
  • -75 dBm @ MCS13
  • -74 dBm @ MCS14
  • -73 dBm @ MCS15
  • -87 dBm @ MCS16
  • -86 dBm @ MCS17
  • -86 dBm @ MCS18
  • -83 dBm @ MCS19
  • -79 dBm @ MCS20
  • -75 dBm @ MCS21
  • -74 dBm @ MCS22
  • -73 dBm @ MCS23
802.11n(HT40)：
  • -86 dBm @ MCS0
  • -86 dBm @ MCS1
  • -84 dBm @ MCS2
  • -80 dBm @ MCS3
  • -77 dBm @ MCS4
  • -72 dBm @ MCS5
  • -70 dBm @ MCS6
  • -68 dBm @ MCS7
  • -86 dBm @ MCS8
  • -86 dBm @ MCS9
  • -84 dBm @ MCS10
  • -80 dBm @ MCS11
  • -77 dBm @ MCS12
  • -72 dBm @ MCS13
  • -71 dBm @ MCS14
  • -70 dBm @ MCS15
  • -86 dBm @ MCS16
  • -86 dBm @ MCS17
  • -84 dBm @ MCS18
  • -80 dBm @ MCS19
  • -77 dBm @ MCS20
  • -72 dBm @ MCS21
  • -71 dBm @ MCS22
  • -70 dBm @ MCS23
AP7110DN-AGN接收灵敏度（典型值）

2.4 GHz

802.11b (CCK)

  • -97 dBm @ 1 Mb/s
  • -92 dBm @ 2 Mb/s
  • -93 dBm @ 5.5 Mb/s
  • -89 dBm @ 11 Mb/s

2.4 GHz

802.11g (non-HT20)

  • -93 dBm @ 6 Mb/s
  • -90 dBm @ 9 Mb/s
  • -90 dBm @ 12 Mb/s
  • -88 dBm @ 18 Mb/s
  • -84 dBm @ 24 Mb/s
  • -81 dBm @ 36 Mb/s
  • -77 dBm @ 48 Mb/s
  • -74 dBm @ 54 Mb/s

2.4 GHz

802.11n (HT20)

  • -93 dBm @ MCS0
  • -90 dBm @ MCS1
  • -88 dBm @ MCS2
  • -82 dBm @ MCS3
  • -79 dBm @ MCS4
  • -75 dBm @ MCS5
  • -73 dBm @ MCS6
  • -72 dBm @ MCS7
  • -87 dBm @ MCS8
  • -86 dBm @ MCS9
  • -86 dBm @ MCS10
  • -83 dBm @ MCS11
  • -79 dBm @ MCS12
  • -75 dBm @ MCS13
  • -74 dBm @ MCS14
  • -73 dBm @ MCS15
  • -87 dBm @ MCS16
  • -86 dBm @ MCS17
  • -86 dBm @ MCS18
  • -83 dBm @ MCS19
  • -79 dBm @ MCS20
  • -75 dBm @ MCS21
  • -74 dBm @ MCS22
  • -73 dBm @ MCS23

2.4 GHz

802.11n(HT40)

  • -86 dBm @ MCS0
  • -86 dBm @ MCS1
  • -84 dBm @ MCS2
  • -80 dBm @ MCS3
  • -77 dBm @ MCS4
  • -72 dBm @ MCS5
  • -70 dBm @ MCS6
  • -68 dBm @ MCS7
  • -86 dBm @ MCS8
  • -86 dBm @ MCS9
  • -84 dBm @ MCS10
  • -80 dBm @ MCS11
  • -77 dBm @ MCS12
  • -72 dBm @ MCS13
  • -71 dBm @ MCS14
  • -70 dBm @ MCS15
  • -86 dBm @ MCS16
  • -86 dBm @ MCS17
  • -84 dBm @ MCS18
  • -80 dBm @ MCS19
  • -77 dBm @ MCS20
  • -72 dBm @ MCS21
  • -71 dBm @ MCS22
  • -70 dBm @ MCS23

5 GHz

802.11a (non-HT20)

  • -93 dBm @ 6 Mb/s
  • -90 dBm @ 9 Mb/s
  • -89 dBm @ 12 Mb/s
  • -86 dBm @ 18 Mb/s
  • -83 dBm @ 24 Mb/s
  • -80 dBm @ 36 Mb/s
  • -75 dBm @ 48 Mb/s
  • -74 dBm @ 54 Mb/s

5 GHz

802.11n (HT20)

  • -93 dBm @ MCS0
  • -88 dBm @ MCS1
  • -86 dBm @ MCS2
  • -81 dBm @ MCS3
  • -78 dBm @ MCS4
  • -74 dBm @ MCS5
  • -72 dBm @ MCS6
  • -71 dBm @ MCS7
  • -89 dBm @ MCS8
  • -86 dBm @ MCS9
  • -84 dBm @ MCS10
  • -80 dBm @ MCS11
  • -77 dBm @ MCS12
  • -72 dBm @ MCS13
  • -70 dBm @ MCS14
  • -69 dBm @ MCS15
  • -89 dBm @ MCS16
  • -86 dBm @ MCS17
  • -84 dBm @ MCS18
  • -80 dBm @ MCS19
  • -77 dBm @ MCS20
  • -72 dBm @ MCS21
  • -70 dBm @ MCS22
  • -69 dBm @ MCS23

5 GHz

802.11n (HT40)

  • -87 dBm @ MCS0
  • -85 dBm @ MCS1
  • -83 dBm @ MCS2
  • -79 dBm @ MCS3
  • -75 dBm @ MCS4
  • -71 dBm @ MCS5
  • -68 dBm @ MCS6
  • -67 dBm @ MCS7
  • -86 dBm @ MCS8
  • -83 dBm @ MCS9
  • -81 dBm @ MCS10
  • -76 dBm @ MCS11
  • -73 dBm @ MCS12
  • -69 dBm @ MCS13
  • -68 dBm @ MCS14
  • -66 dBm @ MCS15
  • -86 dBm @ MCS16
  • -83 dBm @ MCS17
  • -81 dBm @ MCS18
  • -76 dBm @ MCS19
  • -73 dBm @ MCS20
  • -69 dBm @ MCS21
  • -68 dBm @ MCS22
  • -66 dBm @ MCS23

-

安规标准

  • UL 60950–1
  • CAN/CSA 22.2 No.60950-1
  • IEC 60950–1
  • EN 60950–1
  • GB 4943

无线电标准

AP7110DN-AGN：
  • ETSI EN 300 328
  • ETSI EN 301 893
  • FCC Part 15C： 15.247
  • FCC Part 15C： 15.407
  • RSS-210
  • AS/NZS 4268
AP7110SN-GN：
  • ETSI EN 300 328
  • FCC Part 15C： 15.247
  • RSS-210
  • AS/NZS 4268

电磁兼容性标准

  • EN 301 489–1
  • EN 301 489–17
  • ETSI EN 60601-1-2
  • FCC Part 15
  • ICES-003
  • YD/T 1312.2-2004
  • ITU k.20
  • GB 9254
  • GB 17625.1
  • AS/NZS CISPR22
  • EN 55022
  • EN 55024
  • CISPR 22
  • CISPR 24
  • IEC61000-4-6
  • IEC61000-4-2

IEEE 标准

AP7110DN-AGN：
  • IEEE 802.11a/b/g
  • IEEE 802.11n
  • IEEE 802.11h
  • IEEE 802.11d
  • IEEE 802.11e
AP7110SN-GN：
  • IEEE 802.11b/g
  • IEEE 802.11n
  • IEEE 802.11h
  • IEEE 802.11d
  • IEEE 802.11e

安全标准

  • 802.11i，Wi-Fi Protected Access 2(WPA2)，WPA
  • 802.1X
  • Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)
  • EAP Type(s)

环境标准

  • ETSI 300 019-2-1
  • ETSI 300 019-2-2
  • ETSI 300 019-2-3
  • ETSI 300 019-1-1
  • ETSI 300 019-1-2
  • ETSI 300 019-1-3

电磁场辐射标准

  • CENELEC EN 62311
  • CENELEC EN 50385
  • OET65
  • RSS-102
  • FCC Part1&2
  • FCC KDB系列

RoHS

  • Directive 2002/95/EC & 2011/65/EU

Reach

  • Regulation 1907/2006/EC

WEEE

  • Directive 2002/96/EC & 2012/19/EU

WLAN特性

设备支持的WLAN特性如下：

  • 兼容IEEE 802.11a/b/g/n标准
  • 最高速率达450Mbit/s
  • 支持最大合并比（MRC）
  • 支持空时分组码（STBC）
  • 支持波束成形（Beamforming）
  • 支持低密度奇偶校验（LDPC）
  • 支持最大似然解码（MLD）
  • 支持帧聚合：A-MPDU(Tx/Rx)，A-MSDU(Rx only)
  • 支持802.11动态频率选择(DFS)
  • 支持20M和40M模式下的ShortGI
  • 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
  • 支持自动和手动两种速率调节方式
  • 支持WLAN信道管理和信道速率调整
    说明：

    具体管理信道请参考《国家码&信道顺从表》。

  • 支持信道自动扫描功能，自动规避干扰
  • 支持AP中每个SSID可独立配置隐藏功能
  • 支持SST（signal sustain technology）
  • 支持U-APSD节电模式
  • FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
  • FIT AP工作模式下支持AP自动上线功能
  • FIT AP工作模式下支持扩展服务集ESS
  • FIT AP工作模式下支持WDS
  • FIT AP工作模式下支持Mesh
  • 支持多用户CAC

  网络特性

设备支持的网络特性如下：

  • 符合IEEE 802.3u标准
  • 支持速率和双工模式的自协商，自动MDI/MDI-X
  • 兼容IEEE 802.1q
  • 支持根据用户接入的SSID划分VLAN
  • 上行以太网口支持VLAN trunk功能
  • 支持AP上联口管理通道以tagged和untagged两种模式组网
  • 支持DHCP Client，通过DHCP方式获取IP地址
  • 支持业务数据的隧道转发和直接转发两种方式
  • 支持同一VLAN中不同的无线终端之间的访问隔离
  • 支持用户访问控制（ACL）
  • 支持LLDP链路发现
  • FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持
  • FIT AP工作模式下支持AC统一认证
  • FIT AP工作模式下支持AC双链路备份
  • FAT AP工作模式下支持NAT
  • FIT AP工作模式下支持IPv6

  QoS特性

设备支持的QoS特性如下：

  • 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
  • 支持按射频管理WMM参数
  • 支持WMM节电模式
  • 支持上行报文优先级映射和下行流量映射
  • 支持队列映射和调度
  • 支持基于每用户的带宽限制
  • 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
  • 支持Airtime调度

  安全特性

设备支持的安全特性如下：

  • 支持Open system认证方式
  • 支持WEP认证/加密方式，加密字长支持64位，128位和152位
  • 支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）
  • 支持WPA/WPA2–802.1x认证/加密方式（WPA/WPA2企业版）
  • 支持WPA-WPA2混合认证
  • 支持WAPI认证/加密方式
  • 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
  • 支持802.1x认证、MAC地址认证、Portal认证等
  • 支持DHCP Snooping
  • 支持DAI（Dynamic ARP Inspection）
  • 支持IPSG（IP Source Guard）

  维护特性

设备支持的维护特性如下：

  • FIT AP工作模式下支持通过AC对AP进行的集中管理和维护
  • FIT AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用
  • FIT AP工作模式下支持WDS零配置部署
  • FIT AP工作模式下支持Mesh零配置部署
  • FIT AP工作模式下支持批量自动升级
  • 支持Telnet
  • 支持STelnet，使用SSH v2安全协议
  • 支持SFTP，使用SSH v2安全协议
  • 支持串口本地管理方式
  • FAT AP工作模式下支持Web网管管理AP，可通过HTTP或HTTPS登录
  • 支持网管实时监控用户配置信息和快速故障定位
  • FAT AP工作模式下支持SNMP v1/v2/v3
  • 支持系统状态告警
  • FAT AP工作模式下支持NTP
  • 支持Dying Gasp

  BYOD

说明：

仅FIT AP工作模式下支持BYOD。

设备支持的BYOD（Bring Your Own Device）特性如下：

  • 支持基于MAC OUI识别设备类型
  • 支持基于HTTP UA（User Agent）信息识别设备类型
  • 支持基于DHCP Option信息识别设备类型
  • 支持Radius服务器根据Radius认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

  定位服务

说明：

仅FIT AP工作模式下支持定位服务。

设备支持的定位服务特性如下：

  • 支持对AeroScout、Ekahau的Tag定位
  • 支持对Wi-Fi终端的定位
  • 与eSight网管配合，对非法设备进行定位

  频谱分析

说明：

仅FIT AP工作模式下支持频谱分析。

设备支持的频谱分析特性如下：

  • 对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4GHz）、无线音频发射器（2.4GHz和5GHz）、游戏手柄和微波炉等干扰源进行识别
  • 与eSight网管配合，对干扰源进行频谱显示
