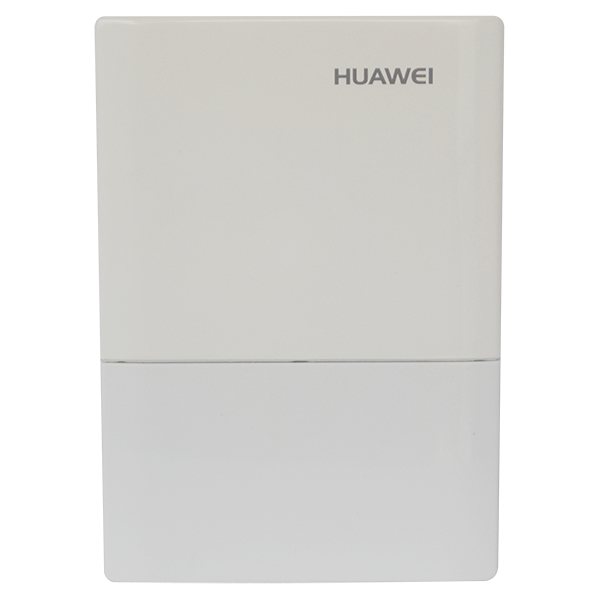

Huawei R230D

华为敏捷分布式Wi-Fi方案中的远端接入单元，支持PoE供电，可以直连中心AP部署到室内。内置IEEE 802.11a/b/g/n/ac无线模块，支持2.4G和5G双频接入。支持吸顶、挂墙、面板多种安装方式,部署灵活。

产品详情
技术参数
依据标准
主要功能

项目		描述
物理参数	尺寸（长×宽×高）	120mm×86mm×26mm
	重量	0.1kg
	系统内存	128MB DDR2 32MB Flash
电源参数	电源输入	PoE供电：满足802.3af以太网供电标准
电源参数	最大功耗	5.1W 说明：实际最大功耗遵照不同国家和地区法规而有所不同。
环境参数	工作温度与海拔	-60m～+1800m：0℃～+40℃ 1800m～5000m：海拔每升高300m，最高工作温度降低1℃
	存储温度	-40℃～+70℃
	工作湿度	5%～95%（非凝结）
	防水等级	IP20
	工作气压	70kPa～106kPa

项目	描述
天线类型	内置天线
天线增益	2.4G：3dBi 5G：4dBi
最大用户数	≤256
每射频最大VAP数量	8
最大发射功率	2.4G：20dBm（组合功率） 5G：18dBm（组合功率）说明：实际发射功率遵照不同国家和地区法规而有所不同。发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dBm。
非重叠频道最大数量	2.4 GHz 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1	5 GHz 802.11a 20MHz：13 802.11n 20MHz：13 40MHz：6 802.11ac 20MHz：13 40MHz：6 80MHz：3	说明：表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。
信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48和54Mbit/s 802.11n：6.5～300Mbit/s 802.11ac：6.5～867Mbit/s
接收灵敏度（典型值）	2.4 GHz 802.11b (CCK) -102 dBm @ 1 Mb/s -97 dBm @ 2 Mb/s -94 dBm @ 5.5 Mb/s -91 dBm @ 11 Mb/s	2.4 GHz 802.11g (non-HT20) -94 dBm @ 6 Mb/s -94 dBm @ 9 Mb/s -94 dBm @ 12 Mb/s -92 dBm @ 18 Mb/s -89 dBm @ 24 Mb/s -86 dBm @ 36 Mb/s -82 dBm @ 48 Mb/s -81 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -94 dBm @ MCS0 -94 dBm @ MCS1 -92 dBm @ MCS2 -88 dBm @ MCS3 -85 dBm @ MCS4 -81 dBm @ MCS5 -79 dBm @ MCS6 -77 dBm @ MCS7 -92 dBm @ MCS8 -92 dBm @ MCS9 -90 dBm @ MCS10 -86 dBm @ MCS11 -83 dBm @ MCS12 -79 dBm @ MCS13 -77 dBm @ MCS14 -75 dBm @ MCS15	2.4 GHz 802.11n(HT40) -91 dBm @ MCS0 -91 dBm @ MCS1 -89 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -75 dBm @ MCS7 -89 dBm @ MCS8 -89 dBm @ MCS9 -87 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -73 dBm @ MCS15
	5 GHz 802.11a (non-HT20) -96 dBm @ 6 Mb/s -95 dBm @ 9 Mb/s -94 dBm @ 12 Mb/s -92 dBm @ 18 Mb/s -88 dBm @ 24 Mb/s -85 dBm @ 36 Mb/s -80 dBm @ 48 Mb/s -79 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -96 dBm @ MCS0 -94 dBm @ MCS1 -92 dBm @ MCS2 -87 dBm @ MCS3 -84 dBm @ MCS4 -79 dBm @ MCS5 -78 dBm @ MCS6 -76 dBm @ MCS7 -94 dBm @ MCS8 -92 dBm @ MCS9 -90 dBm @ MCS10 -85 dBm @ MCS11 -82 dBm @ MCS12 -77 dBm @ MCS13 -76 dBm @ MCS14 -74 dBm @ MCS15	5 GHz 802.11n (HT40) -93 dBm @ MCS0 -91 dBm @ MCS1 -89 dBm @ MCS2 -84 dBm @ MCS3 -81 dBm @ MCS4 -77 dBm @ MCS5 -76 dBm @ MCS6 -74 dBm @ MCS7 -91 dBm @ MCS8 -89 dBm @ MCS9 -87 dBm @ MCS10 -82 dBm @ MCS11 -79 dBm @ MCS12 -75 dBm @ MCS13 -74 dBm @ MCS14 -72 dBm @ MCS15	-
	5 GHz 802.11ac (VHT20) -96 dBm @ MCS0NSS1 -94 dBm @ MCS1NSS1 -92 dBm @ MCS2NSS1 -87 dBm @ MCS3NSS1 -84 dBm @ MCS4NSS1 -79 dBm @ MCS5NSS1 -78 dBm @ MCS6NSS1 -76 dBm @ MCS7NSS1 -72 dBm @ MCS8NSS1 -94 dBm @ MCS0NSS2 -92 dBm @ MCS1NSS2 -90 dBm @ MCS2NSS2 -85 dBm @ MCS3NSS2 -82 dBm @ MCS4NSS2 -77 dBm @ MCS5NSS2 -76 dBm @ MCS6NSS2 -74 dBm @ MCS7NSS2 -70 dBm @ MCS8NSS2	5 GHz 802.11ac (VHT40) -93 dBm @ MCS0NSS1 -91 dBm @ MCS1NSS1 -89 dBm @ MCS2NSS1 -84 dBm @ MCS3NSS1 -81 dBm @ MCS4NSS1 -77 dBm @ MCS5NSS1 -75 dBm @ MCS6NSS1 -74 dBm @ MCS7NSS1 -69 dBm @ MCS8NSS1 -67 dBm @ MCS9NSS1 -91 dBm @ MCS0NSS2 -89 dBm @ MCS1NSS2 -87 dBm @ MCS2NSS2 -82 dBm @ MCS3NSS2 -79 dBm @ MCS4NSS2 -75 dBm @ MCS5NSS2 -73 dBm @ MCS6NSS2 -72 dBm @ MCS7NSS2 -67 dBm @ MCS8NSS2 -65 dBm @ MCS9NSS2	5 GHz 802.11ac (VHT80) -90 dBm @ MCS0NSS1 -88 dBm @ MCS1NSS1 -85 dBm @ MCS2NSS1 -81 dBm @ MCS3NSS1 -78 dBm @ MCS4NSS1 -74 dBm @ MCS5NSS1 -72 dBm @ MCS6NSS1 -70 dBm @ MCS7NSS1 -66 dBm @ MCS8NSS1 -63 dBm @ MCS9NSS1 -88 dBm @ MCS0NSS2 -86 dBm @ MCS1NSS2 -83 dBm @ MCS2NSS2 -79 dBm @ MCS3NSS2 -76 dBm @ MCS4NSS2 -72 dBm @ MCS5NSS2 -70 dBm @ MCS6NSS2 -68 dBm @ MCS7NSS2 -64 dBm @ MCS8NSS2 -61 dBm @ MCS9NSS2	-

超远距离的网络覆盖

对比传统的分布式AP，突破15米的馈线长度，使用网线替代馈线，中心AP和远端接入单元之间的连线可长达100米，数倍放大网络部署的范围。

信号穿墙无衰减，覆盖无死角

因馈线的长度限制和严格的安装要求，导致一些场景需要无线信号穿墙覆盖，而无线信号通过建筑墙体会有较大的衰减，如果房屋结构复杂，无线信号的覆盖可能会存在死角，这需要更多的计算和验证工作。采用分布式方案可以很好的解决这一问题，用有线代替无线穿过墙体，将远端接入单元直接安装到房间内，独享优质的无线接入服务。

支持802.11ac，千兆无线速率

兼容IEEE 802.11a/b/g/n/ac标准，支持2*2 MIMO，2.4G和5G频段可同时工作，信号覆盖能力强，最高速率可达千兆。

独特的面板设计，美观大方

远端接入单元采用白色机身，散热孔和接口分布在侧面和底部，固定用的螺钉隐藏在滑动面板下面。整体外形美观，简约大方，完美配套酒店、公寓等场所的设计风格。

符合标准86盒设计，安装简单

远端接入单元采用国际标准86mm面板设计，可以方便地安装到房间内的86盒上，无需额外打孔布线。

支持多种安装方式，安装位置灵活

R230D除了支持86盒面板安装外，还支持挂墙和吸顶安装，可以灵活的规划安装位置。

隐式指示灯，带来健康睡眠

远端接入单元采用隐式指示灯设计，指示灯工作时淡淡亮起，光线柔和。还可以由AC统一管理指示灯的开关，夜间休息时关闭指示灯，消除闪烁的亮光，保证客人的睡眠质量。

下行4个以太网口，支持多用户有线接入

R240D下行支持4个百兆以太网口，可并发处理数据，直接使用网线连接多台终端，例如网络电视机、台式机、笔记本等，满足酒店、公寓等房间内的需求。

支持有线口的Auto Shutdown功能

当R240D下行口连接的有线网络（如RRU下行口通过Hub连接有线网络）出现环路时，RRU有线口可以自动shutdown以保护RRU。

说明：

当RRU下行口有线网络没有终结RRU发出的STP报文时，该功能生效。

工程成本大幅降低

对比传统的分布式AP，可以节约大笔的开支：

施工：网线代替价格高的馈线，如果房间内已经预部署过网线，则可以直接利用。
License：中心AP工作在Fit AP模式时，AC上只对中心AP进行License授权，不会对远端接入单元使用License控制，相当于1个中心AP上线，可以用远端接入单元覆盖数十个房间。

分层处理技术，无线转发能力更优

革新的分层处理技术，中心AP集中管理远端接入单元，并行转发业务流量，远端接入单元仅处理无线信号，分层的设计使组网结构更加清晰，中心AP和远端接入单元独立处理的模块减少，效率提升，优化了整体的无线转发性能。
