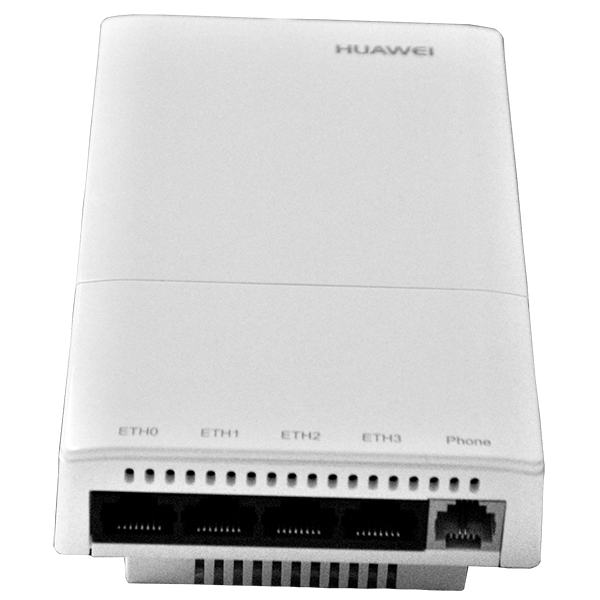

Huawei R240D

Huawei R240D


R240D华为敏捷分布式方案中的远端接入单元，支持PoE供电，可以直连中心AP部署到室内。内置IEEE 802.11a/b/g/n/ac无线模块，支持2.4G和5G双频接入。支持吸顶、挂墙、面板多种安装方式,部署灵活。远端接入单元采用国际标准86mm面板设计，可以方便地安装到房间内的接线盒上。…

R240D华为敏捷分布式方案中的远端接入单元，支持PoE供电，可以直连中心AP部署到室内。内置IEEE 802.11a/b/g/n/ac无线模块，支持2.4G和5G双频接入。支持吸顶、挂墙、面板多种安装方式,部署灵活。

远端接入单元采用国际标准86mm面板设计，可以方便地安装到房间内的接线盒上。内置天线和隐藏的指示灯，安装时不会破坏室内的装修设计。内置IEEE 802.11a/b/g/n/ac无线模块，支持2.4G和5G双频接入。

远端接入单元适用于学校、酒店、医院以及办公会议室等房间密度大、墙体结构复杂的场景，使用网线穿墙走线无压力，将远端接入单元装入每个房间，轻松实现无线信号全覆盖。

远端接入单元由中心AP管理。中心AP和远端接入单元均支持零配置上线，可实时管理和维护，相较于传统的分布式AP方案，AC仅管理少量的中心AP，即可部署海量的远端接入单元，提升了整体性能的同时，降低了网络部署成本。

项目

描述

物理参数

墙外部分尺寸（长×宽×高）

140mm×86mm×25mm

墙内部分尺寸（长×宽×高）

51.5mm×63.5mm×16.5mm

重量

0.2kg

系统内存

  • 128MB DDR2

  • 32MB Flash

电源参数

电源输入
  • DC：12V±10%
  • PoE供电：满足802.3af/at以太网供电标准

最大功耗

8.7W

说明：
实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数

工作温度与海拔

-60m～+1800m：0℃～+40℃

1800m～5000m：海拔每升高300m，最高工作温度降低1℃

存储温度

-40℃～+70℃

工作湿度

5%～95%（非凝结）

防水等级

IP20

工作气压

70kPa～106kPa

  射频参数

项目 描述
天线类型

内置天线
天线增益
  • 2.4G：2dBi
  • 5G：3dBi
最大用户数

≤256
每射频最大VAP数量

8
最大发射功率
  • 2.4G：21dBm（组合功率）
  • 5G：20dBm（组合功率）
说明：

实际发射功率遵照不同国家和地区法规而有所不同。R240D为86盒结构，只支持适合86盒的国家和地区。

发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dBm。
非重叠频道最大数量 2.4 GHz
  • 802.11b/g
    • 20MHz：3
  • 802.11n
    • 20MHz：3
    • 40MHz：1
 5 GHz
  • 802.11a
    • 20MHz：13
  • 802.11n
    • 20MHz：13
    • 40MHz：6
  • 802.11ac
    • 20MHz：13
    • 40MHz：6
    • 80MHz：3
说明：

表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。
信道速率
  • 802.11b：1、2、5.5和11Mbit/s
  • 802.11a/g：6、9、12、18、24、36、48和54Mbit/s
  • 802.11n：6.5～300Mbit/s
  • 802.11ac：6.5～867Mbit/s
接收灵敏度（典型值）

2.4 GHz

802.11b (CCK)

  • -101 dBm @ 1 Mbit/s
  • -96 dBm @ 2 Mbit/s
  • -94 dBm @ 5.5 Mbit/s
  • -90 dBm @ 11 Mbit/s

2.4 GHz

802.11g (non-HT20)

  • -95 dBm @ 6 Mbit/s
  • -95 dBm @ 9 Mbit/s
  • -94 dBm @ 12 Mbit/s
  • -92 dBm @ 18 Mbit/s
  • -88 dBm @ 24 Mbit/s
  • -85 dBm @ 36 Mbit/s
  • -81 dBm @ 48 Mbit/s
  • -79 dBm @ 54 Mbit/s

2.4 GHz

802.11n (HT20)

  • -95 dBm @ MCS0
  • -94 dBm @ MCS1
  • -92 dBm @ MCS2
  • -87 dBm @ MCS3
  • -84 dBm @ MCS4
  • -79 dBm @ MCS5
  • -78 dBm @ MCS6
  • -77 dBm @ MCS7
  • -93 dBm @ MCS8
  • -92 dBm @ MCS9
  • -90 dBm @ MCS10
  • -85 dBm @ MCS11
  • -82 dBm @ MCS12
  • -77 dBm @ MCS13
  • -76 dBm @ MCS14
  • -75 dBm @ MCS15

2.4 GHz

802.11n(HT40)

  • -93 dBm @ MCS0
  • -91 dBm @ MCS1
  • -89 dBm @ MCS2
  • -84 dBm @ MCS3
  • -81 dBm @ MCS4
  • -77 dBm @ MCS5
  • -75 dBm @ MCS6
  • -74 dBm @ MCS7
  • -91 dBm @ MCS8
  • -89 dBm @ MCS9
  • -87 dBm @ MCS10
  • -82 dBm @ MCS11
  • -79 dBm @ MCS12
  • -75 dBm @ MCS13
  • -73 dBm @ MCS14
  • -72 dBm @ MCS15

5 GHz

802.11a (non-HT20)

  • -94 dBm @ 6 Mbit/s
  • -94 dBm @ 9 Mbit/s
  • -93 dBm @ 12 Mbit/s
  • -91 dBm @ 18 Mbit/s
  • -87 dBm @ 24 Mbit/s
  • -84 dBm @ 36 Mbit/s
  • -79 dBm @ 48 Mbit/s
  • -78 dBm @ 54 Mbit/s

5 GHz

802.11n (HT20)

  • -94 dBm @ MCS0
  • -93 dBm @ MCS1
  • -90 dBm @ MCS2
  • -86 dBm @ MCS3
  • -83 dBm @ MCS4
  • -78 dBm @ MCS5
  • -77 dBm @ MCS6
  • -76 dBm @ MCS7
  • -92 dBm @ MCS8
  • -91 dBm @ MCS9
  • -88 dBm @ MCS10
  • -84 dBm @ MCS11
  • -81 dBm @ MCS12
  • -76 dBm @ MCS13
  • -75 dBm @ MCS14
  • -74 dBm @ MCS15

5 GHz

802.11n (HT40)

  • -91 dBm @ MCS0
  • -90 dBm @ MCS1
  • -87 dBm @ MCS2
  • -83 dBm @ MCS3
  • -80 dBm @ MCS4
  • -76 dBm @ MCS5
  • -74 dBm @ MCS6
  • -73 dBm @ MCS7
  • -89 dBm @ MCS8
  • -88 dBm @ MCS9
  • -85 dBm @ MCS10
  • -81 dBm @ MCS11
  • -78 dBm @ MCS12
  • -74 dBm @ MCS13
  • -72 dBm @ MCS14
  • -71 dBm @ MCS15

-

5 GHz

802.11ac (VHT20)

  • -95 dBm @ MCS0NSS1
  • -93 dBm @ MCS1NSS1
  • -90 dBm @ MCS2NSS1
  • -86 dBm @ MCS3NSS1
  • -83 dBm @ MCS4NSS1
  • -78 dBm @ MCS5NSS1
  • -77 dBm @ MCS6NSS1
  • -75 dBm @ MCS7NSS1
  • -71 dBm @ MCS8NSS1
  • -93 dBm @ MCS0NSS2
  • -91 dBm @ MCS1NSS2
  • -88 dBm @ MCS2NSS2
  • -84 dBm @ MCS3NSS2
  • -81 dBm @ MCS4NSS2
  • -76 dBm @ MCS5NSS2
  • -75 dBm @ MCS6NSS2
  • -73 dBm @ MCS7NSS2
  • -69 dBm @ MCS8NSS2

5 GHz

802.11ac (VHT40)

  • -91 dBm @ MCS0NSS1
  • -90 dBm @ MCS1NSS1
  • -88 dBm @ MCS2NSS1
  • -83 dBm @ MCS3NSS1
  • -80 dBm @ MCS4NSS1
  • -76 dBm @ MCS5NSS1
  • -74 dBm @ MCS6NSS1
  • -72 dBm @ MCS7NSS1
  • -68 dBm @ MCS8NSS1
  • -66 dBm @ MCS9NSS1
  • -89 dBm @ MCS0NSS2
  • -88 dBm @ MCS1NSS2
  • -86 dBm @ MCS2NSS2
  • -81 dBm @ MCS3NSS2
  • -78 dBm @ MCS4NSS2
  • -74 dBm @ MCS5NSS2
  • -72 dBm @ MCS6NSS2
  • -70 dBm @ MCS7NSS2
  • -65 dBm @ MCS8NSS2
  • -63 dBm @ MCS9NSS2

5 GHz

802.11ac (VHT80)

  • -88 dBm @ MCS0NSS1
  • -87 dBm @ MCS1NSS1
  • -84 dBm @ MCS2NSS1
  • -80 dBm @ MCS3NSS1
  • -77 dBm @ MCS4NSS1
  • -73 dBm @ MCS5NSS1
  • -71 dBm @ MCS6NSS1
  • -69 dBm @ MCS7NSS1
  • -65 dBm @ MCS8NSS1
  • -63 dBm @ MCS9NSS1
  • -86 dBm @ MCS0NSS2
  • -85 dBm @ MCS1NSS2
  • -82 dBm @ MCS2NSS2
  • -78 dBm @ MCS3NSS2
  • -75 dBm @ MCS4NSS2
  • -71 dBm @ MCS5NSS2
  • -69 dBm @ MCS6NSS2
  • -67 dBm @ MCS7NSS2
  • -62 dBm @ MCS8NSS2
  • -60 dBm @ MCS9NSS2

-

安规标准

  • UL 60950–1
  • IEC 60950–1
  • EN 60950–1
  • GB 4943

无线电标准

  • ETSI EN 300 328
  • ETSI EN 301 893
  • RSS-210
  • AS/NZS 4268

电磁兼容性标准

  • EN 301 489–1
  • EN 301 489–17
  • ETSI EN 60601-1-2
  • ICES-003
  • YD/T 1312.2-2004
  • ITU k.21
  • GB 9254
  • GB 17625.1
  • EN 55022
  • EN 55024
  • CISPR 22
  • CISPR 24
  • IEC61000-4-6
  • IEC61000-4-2

IEEE 标准

  • IEEE 802.11a/b/g
  • IEEE 802.11n
  • IEEE 802.11ac
  • IEEE 802.11h
  • IEEE 802.11d
  • IEEE 802.11e

安全标准

  • 802.11i，Wi-Fi Protected Access 2(WPA2)，WPA
  • 802.1X
  • Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)
  • EAP Type(s)

环境标准

  • ETSI 300 019-2-1
  • ETSI 300 019-2-2
  • ETSI 300 019-2-3
  • ETSI 300 019-1-1
  • ETSI 300 019-1-2
  • ETSI 300 019-1-3

电磁场辐射标准

  • CENELEC EN 62311
  • CENELEC EN 50385
  • RSS-102

RoHS

  • Directive 2002/95/EC & 2011/65/EU

Reach

  • Regulation 1907/2006/EC

WEEE

  • Directive 2002/96/EC & 2012/19/EU

  • 超远距离的网络覆盖

    对比传统的分布式AP，突破15米的馈线长度，使用网线替代馈线，中心AP和远端接入单元之间的连线可长达100米，数倍放大网络部署的范围。

    信号穿墙无衰减，覆盖无死角

    因馈线的长度限制和严格的安装要求，导致一些场景需要无线信号穿墙覆盖，而无线信号通过建筑墙体会有较大的衰减，如果房屋结构复杂，无线信号的覆盖可能会存在死角，这需要更多的计算和验证工作。采用分布式方案可以很好的解决这一问题，用有线代替无线穿过墙体，将远端接入单元直接安装到房间内，独享优质的无线接入服务。

    支持802.11ac，千兆无线速率

    兼容IEEE 802.11a/b/g/n/ac标准，支持2*2 MIMO，2.4G和5G频段可同时工作，信号覆盖能力强，最高速率可达千兆。

    独特的面板设计，美观大方

    远端接入单元采用白色机身，散热孔和接口分布在侧面和底部，固定用的螺钉隐藏在滑动面板下面。整体外形美观，简约大方，完美配套酒店、公寓等场所的设计风格。

    符合标准86盒设计，安装简单

    远端接入单元采用国际标准86mm面板设计，可以方便地安装到房间内的86盒上，无需额外打孔布线。

    支持多种安装方式，安装位置灵活

    R230D除了支持86盒面板安装外，还支持挂墙和吸顶安装，可以灵活的规划安装位置。

    隐式指示灯，带来健康睡眠

    远端接入单元采用隐式指示灯设计，指示灯工作时淡淡亮起，光线柔和。还可以由AC统一管理指示灯的开关，夜间休息时关闭指示灯，消除闪烁的亮光，保证客人的睡眠质量。

    下行4个以太网口，支持多用户有线接入

    R240D下行支持4个百兆以太网口，可并发处理数据，直接使用网线连接多台终端，例如网络电视机、台式机、笔记本等，满足酒店、公寓等房间内的需求。

    支持有线口的Auto Shutdown功能

    当R240D下行口连接的有线网络（如RRU下行口通过Hub连接有线网络）出现环路时，RRU有线口可以自动shutdown以保护RRU。
    说明：
    当RRU下行口有线网络没有终结RRU发出的STP报文时，该功能生效。

    工程成本大幅降低

    对比传统的分布式AP，可以节约大笔的开支：
    • 施工：网线代替价格高的馈线，如果房间内已经预部署过网线，则可以直接利用。
    • License：中心AP工作在Fit AP模式时，AC上只对中心AP进行License授权，不会对远端接入单元使用License控制，相当于1个中心AP上线，可以用远端接入单元覆盖数十个房间。

    分层处理技术，无线转发能力更优

    革新的分层处理技术，中心AP集中管理远端接入单元，并行转发业务流量，远端接入单元仅处理无线信号，分层的设计使组网结构更加清晰，中心AP和远端接入单元独立处理的模块减少，效率提升，优化了整体的无线转发性能。
